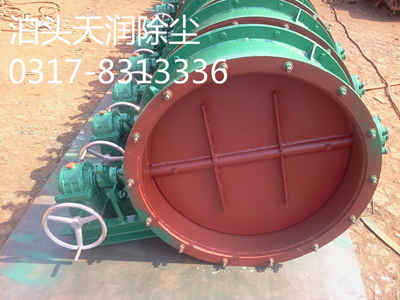

煙氣通風蝶閥應用于化工,、建材,、電站,、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,,作為氣體介質調節流量或切斷的管道控制裝置,。本類閥門在管道中一般應當水平安裝。
煙氣通風蝶閥結構特點:
1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,,結構緊湊,、重量輕、便于安裝,、流阻小、流通量大,,避免高溫膨脹的影響,,操作輕便,。
2.內無連桿、螺栓等,、工作可靠,、使用壽命長??梢远喙の话惭b,,不受介質流向影響
煙氣通風蝶閥工作原理:
通風蝶閥分為手動和電動傳動,可由電動機或者渦輪帶動驅動執行機構,,使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的,。
煙氣通風蝶閥安裝要點:
1.安裝位置、高度,、進出口方向_符合設計要求,,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密,。
2.閥門安裝前_進行外觀檢查,,閥門的銘牌應符合現行我國標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,,安裝前應進行強度和嚴密性能試驗,,合格后方準使用。強度試驗時,,試驗壓力為公稱壓力的1.5倍,,持續時間不少于5min,閥門殼體,、填料應無滲漏為合格,。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍,;試驗持續的時間符合GB 50243要求,。
