內燃機缸體上安放活塞的空腔,。是活塞運動的軌道,,燃?xì)庠谄渲腥紵芭蛎洠ㄟ^
氣缸壁還能散去一部分燃?xì)鈧鹘o的爆發余熱,,使發動機保持正常的工作溫度,。
氣缸的型式有整體式和單鑄式。單鑄式又分為干式和濕式兩種,。氣缸和缸體鑄成一個整體時稱整體式氣缸;氣缸和缸體分別鑄造時,,單鑄的氣缸筒稱為氣缸套,。氣缸套與冷卻水直接接觸的稱作濕式氣缸套;不與冷卻水直接接觸的稱作干式氣缸套。為了保持氣缸與活塞接觸的嚴密性,,減少活塞在其中運動的摩擦損失,,氣缸內壁應有較高的加工精度形狀尺寸。

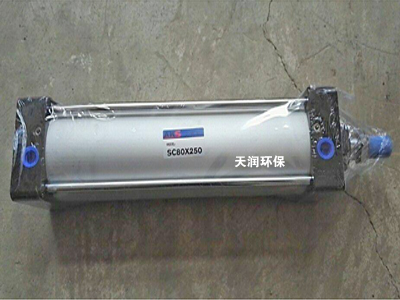

氣缸是由缸筒,、端蓋,、活塞、活塞桿和密封件等組成:
1)缸筒
缸筒的內徑大小代表了氣缸輸出力的大小,?;钊诟淄矁?nèi)做平穩的往復滑動,缸筒內表面的表面粗糙度應達到Ra0.8μm,。
SMC,、 CM2氣缸活塞上采用組合密封圈實現雙向密封,活塞與活塞桿用壓鉚鏈接,,不用螺母,。
2)端蓋
端蓋上設有進排氣通口,有的還在端蓋內設有緩沖機構,。桿側端蓋上設有密封圈和防塵圈,,以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內,。桿側端蓋上設有導向套,,以提高氣缸的導向精度,,承受活塞桿上少量的橫向負載,減小活塞桿伸出時的下彎量,,延長氣缸使用壽命,。導向套通常使用燒結含油合金、前傾銅鑄件,。端蓋過去常用可鍛鑄鐵,,為減輕重量并防銹,常使用鋁合金壓鑄,,微型缸有使用黃銅材料的,。
3)活塞
活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣,,設有活塞密封圈,。活塞上的耐磨環可提高氣缸的導向性,,減少活塞密封圈的磨耗,,減少摩擦阻力。耐磨環長使用聚氨酯、聚四氟乙烯,、夾布合成樹脂等材料,。活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定,?;瑒硬糠痔蹋滓鹪缙谀p和卡死,。活塞的材質常用鋁合金和鑄鐵,,小型缸的活塞有黃銅制成的,。
4)活塞桿
活塞桿是氣缸中重要的受力零件。通常使用高碳鋼,、表面經鍍硬鉻處理,、或使用不銹鋼、以_,,并提高密封圈的耐磨性,。
5)密封圈
回轉或往復運動處的部件密封稱為動密封,靜止件部分的密封稱為靜密封,。
缸筒與端蓋的連接方法主要有以下幾種:
整體型,、鉚接型、螺紋聯接型,、法蘭型,、拉桿型。
6)氣缸工作時要靠壓縮空氣中的油霧對活塞進行潤滑,。也有小部分免潤滑
氣缸,。
