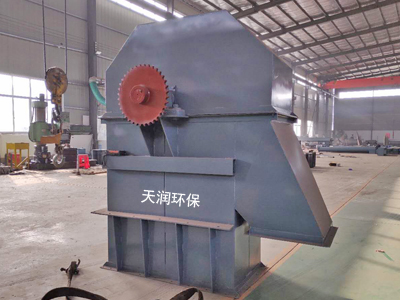

斗式提升機主要結構：
1）斗式提升機由運行部件,、驅動裝置,、上部裝置、中部機殼,、下部裝置組成,。
2）運行部件---由料斗和_板式鏈條組成，NE30以及下采用單排鏈,，NE50--NE800采用雙排鏈,。
3）驅動裝置---采用多種驅動組合驅動，（依用戶實際需要而定）,。驅動平臺上裝有檢修架和欄桿,。分左裝和右裝兩種。上部裝置---安裝有軌道（雙排鏈）,、逆止器,、卸料口裝有防回料橡膠板。中間節---部分中間節裝有軌道（雙鏈）,，以防止鏈條工作中擺動,。下部裝置---安裝有自動張緊裝置,。
三、斗式提升機主要工作部件特點：
1,、上部裝置：安裝有軌道（雙排道）,，防止鏈條擺動，逆止器,，防止料斗回轉，物料阻滿下部機殼,，卸料口裝有橡膠板防止回料,。
2、中間節：部分中間節裝有軌道（雙排節）以防止鏈條工作中擺動,，部分中間節裝有檢修門以便維修,。
3、下部裝置：安裝有張緊裝置,，NE15~NE50采用彈簧張緊,，NE100~NE800采用重錘箱張緊。
4,、上下鏈輪采用 ZG310-570.整體調質,，HB229-269齒面淬火HRC40~48.
5、板鏈：鏈板采用 45＃HRC36~42.
a,、采用的板鏈有較高的剪切強度,、疲勞強度及耐磨性能，運轉故障率低,，使用壽命長,；
b、采用較低的鏈速度（o.5米/秒）,；
