除塵器花板具有均勻布置這個占行業優勢的特點,,它主要適用于中小型脈沖除塵器,。而疏密布置這個優點則會適用于大中型脈沖除塵器,。

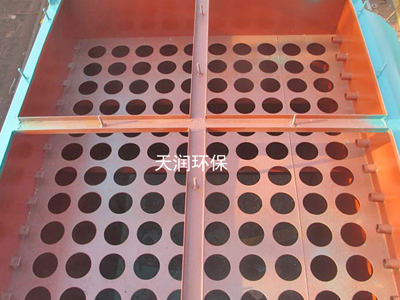

除塵器花板,又叫除塵器多孔板,,是除塵器上箱體部分開有大小相同安裝濾袋孔的鋼隔板,。
在除塵器花板所設置的濾袋孔的距離與袋徑、袋長,、粉塵性質,、過濾速度等因素有關。
除塵花板孔上面孔與孔的距離不宜過密,如果過密會使濾袋底部相互碰撞磨損,,在運行數個月內部分濾袋底部破裂,,還會令箱體內氣流上升速度太快,導致煙塵排放量增加,,濾料的局部過濾負荷太高和清灰力度不足,。
除塵花板設計注意事項:
(1)花板既要承受系統負壓,又要承受濾袋,、粉塵層及袋籠的重量,,花板如有變形可能影bilo響濾袋的重直度及袋口處的密封效果,設計時在花板下部應做加強處理,。
(2)
除塵花板應光潔平整,,不應有撓曲、凹凸不平等缺陷,,其平面度偏差不大于花板長度的2/1000,。花板孔徑周邊要求光滑無毛刺,,用彈性脹圈固定濾袋的花板孔徑公差為正負0.3mm,。花板孔徑加工后安裝位置與理論位置偏差應小于1.5mm,。平面度偏差不大于花板長度的2/1000,。
根據公司工程師長期的計算與驗證,,
除塵器花板孔的孔與孔之間的距離應該根據濾袋長度、氣流上升速度綜合考慮后設計,,至少大于濾袋直徑的2/5(不小于40mm)才合理可靠,。
