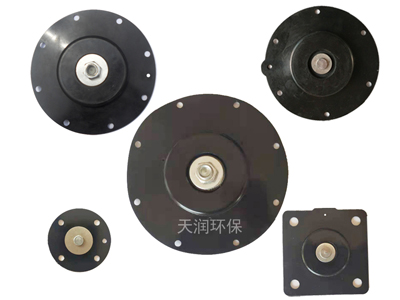

怎樣安裝電磁脈沖閥膜片
一,、脈沖電磁閥膜片的安裝方法是怎樣的?
在科技技術的發展下,,越來越多的產品在幫助我們生活,。大部分的機械產品都能提高我們的工作效率,。脈沖控制儀指受電磁或氣動等先導閥的控制,,能在瞬間啟閉高壓氣源產生脈沖的脈沖電磁閥膜片,。脈沖電磁閥膜片是控制油路中油壓的大小,。一般安裝在主油路或減振器背壓油路中,,以減少換檔和鎖止解鎖時的油壓沖擊,,使設備運行保持平穩狀態。脈沖電磁閥膜片的安裝方法是怎樣的?
一,、使用前注意檢查元件是否在運輸過程中損壞,。
二、安裝前應先通氣清理供氣管道內雜物.安裝時注意氣體流動方向及接管是否正確,。
三,、在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
四,、脈沖電磁閥膜片線圈上共有三個插腳,,并配有插頭,其中一個有符號的為接地插腳,,用戶可根據需要決定是否接地,。(一般情況下,電壓小于36V時可不接地,,大于36V時應接地,。)另二個為線圈電源插腳,分別與脈沖噴吹控制儀對應順序的端子和閥用公共線的端子相連接,。注意電壓是否符合要求,。
五、除塵器分氣箱(包括接管)由用戶自定,,分氣箱容量應滿足提供脈沖電磁閥膜片工作穩定的氣源,,分氣箱內壁應清潔無鐵銹等雜物,分氣箱無泄漏,,并符合有關的各項要求,。
六、該閥與氣包及噴吹連接管的密封件適用溫度為-10℃~70℃,。如需高溫密封件,,請訂購時另行注明。
[二],、淹沒式電磁脈沖閥膜片具體安裝方法詳解
先確認脈沖噴吹控制儀大電磁脈沖閥膜片和密封膠圈,、再是閥體完好無損的情況下進行安裝,具體安裝方法如下:
1,、電磁脈沖閥膜片直接安裝在氣包外壁的法蘭座上,,噴吹穿過氣包,,按照說明書配對適當?shù)膰姶倒芎桶惭b件,盡量避免將閥門倒裝在氣包的底部,。如果閥門配置出氣管和悶頭連接器,,悶頭連接器但用于密封用途,不可以作為結構支撐部件用途,。不可以單獨依靠悶頭連接器固定噴吹管和氣包,。噴吹管和氣包都另外單獨固定。
2,、擰緊悶頭螺母,,較大扭力為20扭米,。擰緊出氣管,,扭力為20扭米。
3,、連接控制電線到每個電控閥的接線座中,,注意入線口不能朝上防止雨水流入?;蛘呤峭ㄟ^接頭和一段尼龍管連接氣控閥和電磁組裝盒,。
4、提供的壓縮空氣氣源干凈及干燥,。給氣包系統提供適中的氣壓并檢查是否有安裝泄露(可刷上肥皂水,,檢查接口是否產生氣泡)。對氣包進行壓力充氣(閥門的耐壓范圍是0.03~0.86MPa),,建議對氣包充氣較高壓力0.8MPa.5,、測試淹沒式電磁脈沖閥膜片的噴吹次序,測聽所有的先導閥是否操作正常,,脈沖噴吹聲音是否清脆,。
