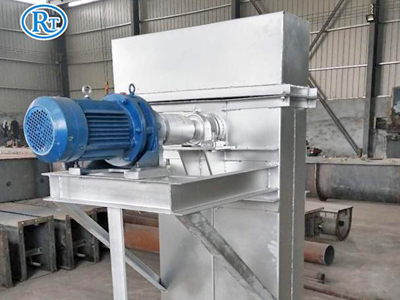

斗式提升機的結構通常有五部分分別為：



機首部件,、中部部件,、下部部件,、鏈條以及料斗部件,。機首部件是由由上部機殼，主動軸部件,，減速機,、連軸器、電機等組裝成一體,，中部機殼是根據需要提升的高度,、配置不同數量的中部機殼迭加起來既能滿足需要,。下部部件是由底部機殼,，從動軸部件及張緊裝置結成一體。而下部部件的機殼側面有門可以打開,，可以對其內部進行檢查如清掃,。鏈條一般為



圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上,。不同高度的斗提機現套相應數量的鏈條,、接頭、及料斗,。



斗式提升機常見故障：


提升機回料是指物料在卸料位置沒有卸出機外,，而有部分物料回到提升機機座內的現象。

在提升作業中,，若提升機回料太多,，勢必降低生產效率，加大動力消耗和物料的破碎率。造成回料多的原因有以下幾點：

（1）料斗運行速度過快提升機提升不同的物料,，料斗運行的速度有別：一般提升干燥的粉料和粒料時,，速度約為1~2m/s；提升塊狀物料時,，速度為0.4~0.6m/s,；提升潮濕的粉料和粒料時，速度為0.6~0.8m/s,。速度過大,，卸料提前，造成回料,。這時應根據提升的物料,，適當降低料斗的速度，避免回料,。

（2）機頭出口的卸料舌板安裝不合適,，舌板距料斗卸料位置太遠，會造成回料,。應及時的調整舌板位置,，避免回料。
